اسم المنتج: | 3500W في الهواء الطلق الضميمة تبريد R134a الباب شنت | طلب: | اتصالات |
---|---|---|---|
قدرة التبريد: | 3500 واط | القوة المصنفة: | 1240 واط |
مزود الطاقة: | 220 فولت تيار متردد | درجة حرارة العمل: | -40 - 55 ℃ |
المبردات: | R134a | الصف IP: | IP55 |
تصاعد: | شنت الباب / شنت الجانب | وزن: | 60 كجم |
شهادة: | CE CCC | تقرير اختبار الآلات: | Proviede |
بعد خدمة الضمان: | دعم فني للفيديو ، دعم عبر الإنترنت | ضمان: | سنة واحدة |
تسليط الضوء: | R134a Enclosure Air Conditioner,3500W في الهواء الطلق مجلس الوزراء مكيف الهواء,R134a في الهواء الطلق مجلس الوزراء مكيف الهواء |

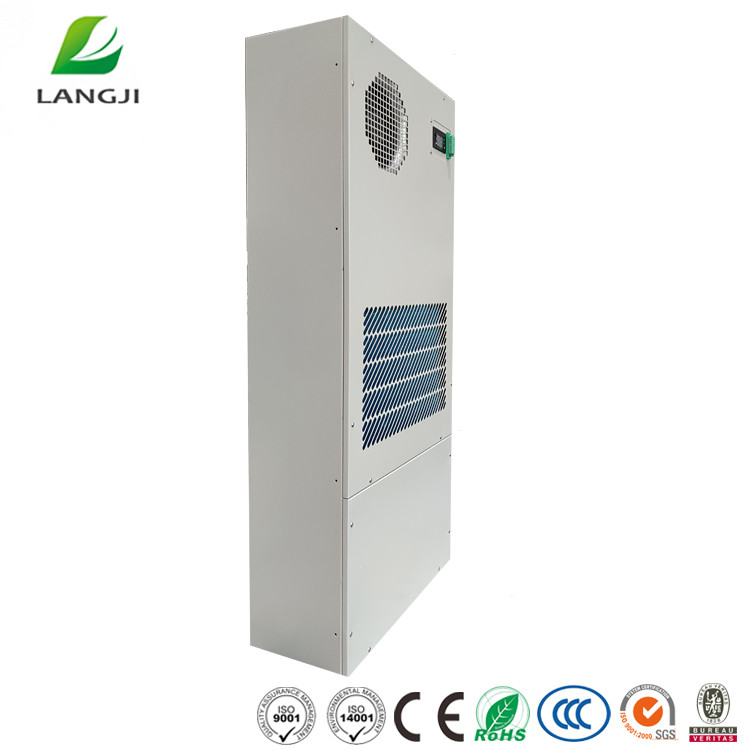

3500W في الهواء الطلق الضميمة تبريد R134a الباب شنت
1. مقدمة برودة الضميمة
من أجل توفير حلول درجات الحرارة للاتصالات ، مع التكنولوجيا المتقدمة في العالم والتطور السريع ، تلبية متطلبات الموثوقية المتزايدة الصرامة.خلق بيئة باردة وجافة وآمنة لتشغيل المعدات والكهرباء.يستخدم مبرد الضميمة على نطاق واسع في خزانات الاتصالات الخارجية والخزائن الكهربائية والخزائن الصناعية والمناسبات الأخرى التي تحتاج إلى تبديد الحرارة.
2.مبرد الضميمةورقة البيانات
نموذج | SAD135-2 |
قدرة التبريد(L35 / L35) | 3000 واط |
الجهد االكهربى | 220VAC ± 15٪ 50 / 60Hz |
الطاقة المقدرة (L35 / L35) | 1240 واط |
التصنيف الحالي | 5.63 أ |
أقصى ضغط للدائرة | 26 بار |
المبردات | R134a |
تدفئة السلطة (اختياري) | 1000 واط |
درجة حرارة العمل | -40 55 |
ضوضاء | 56 ديسيبل |
وزن | 60 كجم |
الصف IP | IP55 |
الأبعاد (عرض × عمق × ارتفاع) | 549 × 220 × 1208 مم |
3. مبرد الضميمة سمات
1) التصميم الجيد والهيكل المستقر وسهولة الصيانة.
2) تستخدم على نطاق واسع لخزائن الاتصالات السلكية واللاسلكية في الهواء الطلق ، وخزانات البطارية ، والخزائن الكهربائية وخزائن التحكم الصناعية ، إلخ.
3) مثبتة على الباب ، مثبتة على الجانب ومثبتة أعلى متوفرة.
4) مستوى الحماية IP55 ، يمكن أن يحمي الخزانة من الرطوبة والغبار والماء.يمكن تثبيتها في الداخل والخارج ، وتعمل في درجة حرارة محيطة عالية تصل إلى 55 درجة مئوية.
5) وحدة تحكم في درجة الحرارة الرقمية ودقة عالية للتحكم في درجة الحرارة.
6) شهادة CE ، والتي يمكنها تلبية متطلبات EU RoHS.
4. تطبيقمبرد الضميمة
يستخدم مبرد الضميمة على نطاق واسع في خزانة الاتصالات الخارجية ، والخزانة الكهربائية ، والخزانة الصناعية والمناسبات الأخرى التي تحتاج إلى تبديد الحرارة.خلق بيئة باردة وجافة وآمنة لتشغيل المعدات والحاويات الكهربائية.
5. رسم التثبيت
6. التحضير والتركيب
6.1 إزالة العبوة والتحقق منها
1) يرجى تجهيز أدوات التثبيت: سكين ومقص وارتداء قفازات واقية.
2) يرجى إزالة فيلم التغليف وحزام التعبئة ، ثم إزالة الكرتون ، وإخراج مكيف الهواء.
3) يرجى التحقق من قائمة المرفقات وأكياس الملحقات في الكرتون ، والتحقق مما إذا كان طراز مكيف الهواء صحيحًا.
6.2 التركيب الميكانيكي
أداة التثبيت: مفك فيليبس
خطوات التثبيت:
1) اختر موقع القطع على الخزانة وفقًا لمخطط الحفر ، قم بإزالة منطقة الظل وعمل فتحة التثبيت.
2) اجعل شفة مكيف الهواء قريبة من باب الخزانة ، ثبت مكيف الهواء على سطح تركيب الخزانة بإحكام باستخدام مسامير M5.
3) تأكد من تركيب مكيف الهواء بشكل مستوٍ وثابت.
7.نظام التبريد
7.1 المكونات الأساسية
يتكون مبرد الضميمة من ضاغط ومكثف ومبخر ونظام تحكم كهربائي وصمام تمدد وأنبوب شعري وفلتر جاف ومراوح إلخ.
7.2 نظرية التبريد
يأخذ الضاغط غاز التبريد من المبخر ويضغطه إلى درجة حرارة عالية وضغط مرتفع ثم يرسله إلى المكثف.سيطلق المبرد التسخين في المكثف ثم يمر السائل البارد ذو الضغط العالي من خلال خنق الشعيرات الدموية ويتحول إلى درجة حرارة منخفضة وضغط منخفض ثم يتدفق إلى المبخر.سوف يمتص المبرد الحرارة ثم يتحول إلى غاز في المبخر.وبالتالي تشكل نظام دورة التبريد.
يحتوي المكثف والمبخر على مروحة دائرية لتعزيز الحمل الحراري للهواء وكفاءة التبادل الحراري.يكون التبادل الحراري بين المكثف والهواء خارج صندوق التحكم والمبخر والهواء داخل صندوق التحكم.
يراقب النظام الكهربائي درجة حرارة الخزانة المغلقة المبردة ويتحكم في دوران التبريد عن طريق ضبط درجة الحرارة.
